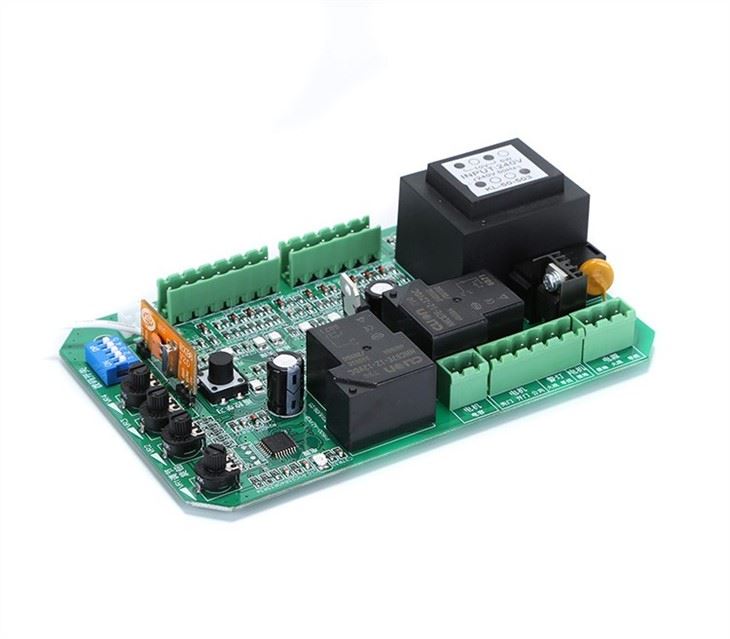

PY{0}}Kontroler ploče
1.110V/220 AC2.PCB MATERIJAL PLOČE -- FR-4.KOMPATIBILNOST--Kontrolna ploča je kompatibilna samo sa našim daljinskim upravljačem. Možete nas pitati prije nego što naručite.3.POSTAVKA AUTOMATSKOG ZATVORENJA--12s, 24s, 36s.4.DALJINSKO UPRAVLJANJE--Za ovu kontrolnu ploču možete dodati 25 daljinskih upravljača.(ako potreban vam je daljinski upravljač, možete ga izabrati u našoj prodavnici.) Kontrola dugog dometa, kompatibilna sa HOMELINK sistemom, brza i praktična. 5. LAKO ZA INSTALACIJU I POSTAVLJANJE--Možete sami instalirati i postaviti prema uputstva lako.
Uputstvo za ožičenje:
1. Povežite L i N na napajanje AC220V/50HZ; AC110V/60HZ; L je žica pod naponom, N je neutralna žica, a PE je žica za uzemljenje.
2. Spojite LAMP na D1, D2; napon: AC220V/50HZ; AC110V/60HZ.
3. Spojite žicu motora U na žicu motora REV, spojite W na žicu motora FWD i spojite V na zajedničku žicu motora.
4. Spojite C, C na žicu kondenzatora.
X5 terminal
24VDC Napajanje za armature plus 24VDC(Električna struja manja ili jednaka 50mA);
GND Napajanje uzemljenje;
IR ulaz fotoćelije (NC);
CLLM Zatvori granični prekidač;
COM Krajnji prekidač zajednički terminal;
OPLM Otvoriti granični prekidač.
X7 terminal
COM kontrolno dugme zajednički terminal;
STP Stop kontrolno dugme (NE);
CLS Kontrolno dugme za zatvaranje kapije (NE);
OPN Kontrolno dugme za otvaranje kapije (NE).
