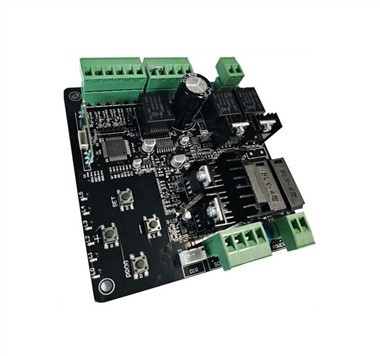

DKC500DC DC upravljačka ploča motora za vrata
1.110V/220 AC2.PCB MATERIJAL PLOČE -- FR-4.KOMPATIBILNOST--Kontrolna ploča je kompatibilna samo sa našim daljinskim upravljačem. Možete nas pitati prije nego što naručite.3.POSTAVKA AUTOMATSKOG ZATVORENJA--12s, 24s, 36s.4.DALJINSKO UPRAVLJANJE--Za ovu kontrolnu ploču možete dodati 25 daljinskih upravljača.(ako potreban vam je daljinski upravljač, možete ga izabrati u našoj prodavnici.) Kontrola dugog dometa, kompatibilna sa HOMELINK sistemom, brza i praktična. 5. LAKO ZA INSTALACIJU I POSTAVLJANJE--Možete sami instalirati i postaviti prema uputstva lako.
Instalacija
DKC500AC/DKC800Otvarač kliznih kapija AC je primjenjiv na težinu kapije manju od600kg/800kg, a dužina kliznih kapija manja od8m. Način vožnje usvaja zupčani prijenos. Ovaj otvarač kapija mora biti instaliran unutar ograde ili dvorišta zazaštita.
Priključak za napajanje transformatora
Uputstvo za ožičenje:
J1Terminal
5 COM (GND)
6 Ulaz fotoćelije (NC);
7 Dodatni ulaz za napajanje plus 24VDC
J2Terminal
Spojite na 24VAC（Fig.11 prikazuje 120W 230VAC/24VAC priključak prstenastog transformatora）
BAT plus terminal
Interfejs baterije
J4 Terminal
Žičana veza DC motora (crvena žica do vrha, crna žica do dna)
J7 Terminal
1 Kontrolno dugme za otvaranje kapije (N.O.);
2 Kontrolno dugme za zatvaranje kapije (N.O.);
3 Kontrolno dugme za zaustavljanje (N.O.);
4 Kontrolno dugme zajednički terminal;
J8 Terminal
24V DC svjetlo upozorenja
J10 terminal
OP Otvoreni granični prekidač;
COM Zajednički terminal krajnjeg prekidača;
CL Zatvori granični prekidač;
Dugme za podešavanje
VR1: Za podešavanje ukupnog vremena rada motora. Rotacija u smjeru kazaljke na satu za povećanje, rotacija u smjeru kazaljke na satu za smanjenje. Ukupno vrijeme se može podesiti na najmanje 10 sekundi i maksimalno na 90 sekundi. Na primjer, ako se kapija pomiče 20 sekundi, pokušajte dodati 5 sekundi, odnosno postavljanje 25 sekundi je prikladno.
VR3: Za podešavanje sile motora za automatsko reverziranje kada se ispuniingprepreka.
Rotacija u smjeru kazaljke na satu za povećanje obrnuta sila, rotacija u smjeru suprotnom od kazaljke na satu za smanjenje.
